🤖 【小智AI】硬件部分：全能型AI伴学机器人定制开发实录

周店瑟谷 4 阅读 编程与开发

基于ESP32-S3与极空间的全能型AI伴学机器人：从零到一实战排坑指南

https://item.taobao.com/item.htm?id=966612204091&mi_id=0000GMzh9duBSjmD_IMh4DqemMnoc_3Tb7lYkEf4m_o8iVU&spm=tbpc.boughtlist.suborder_itemtitle.1.4e0a2e8dA6fXiV&skuId=6074210618648

这份文档完全按照你真实的开发时间线与踩坑经历重构，你可以直接将它作为你未来课程的SOP大纲。

🤖 从零到一：全能型AI伴学机器人定制开发实录

📌 项目概述

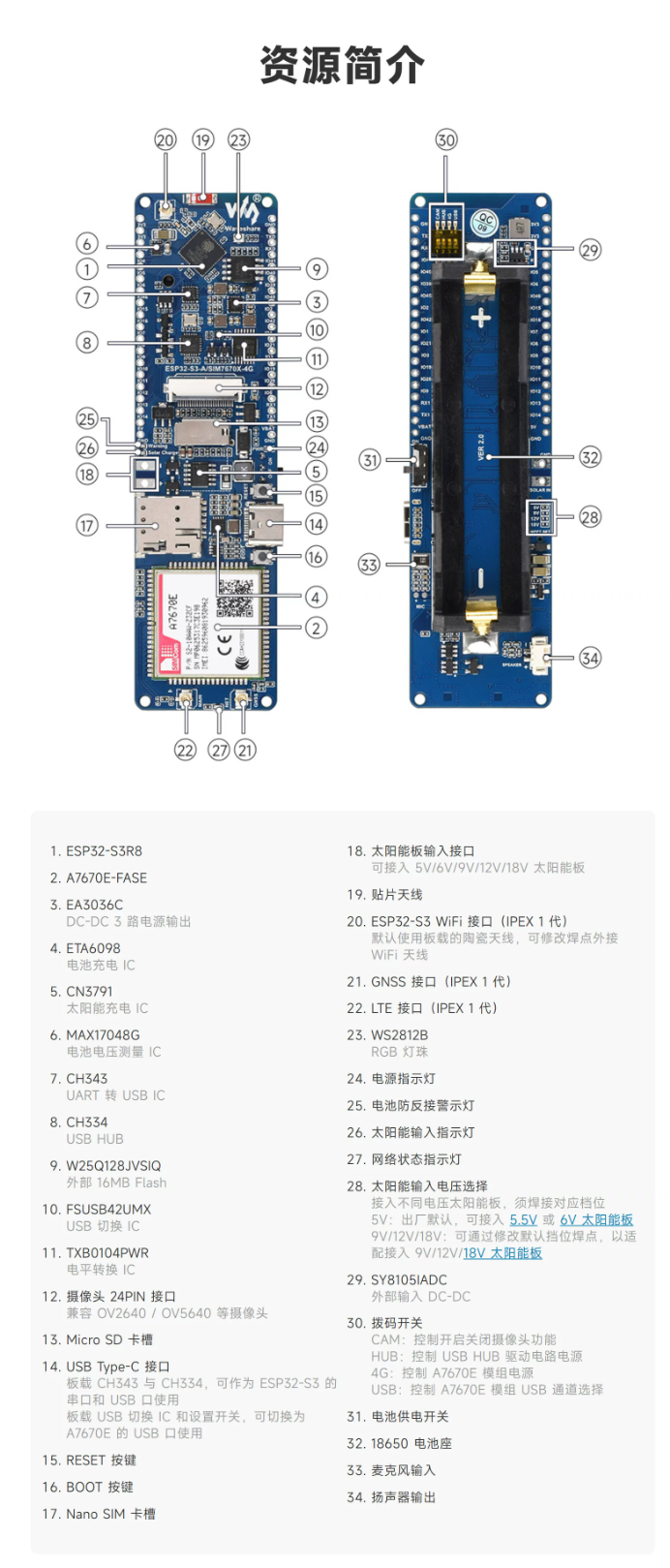

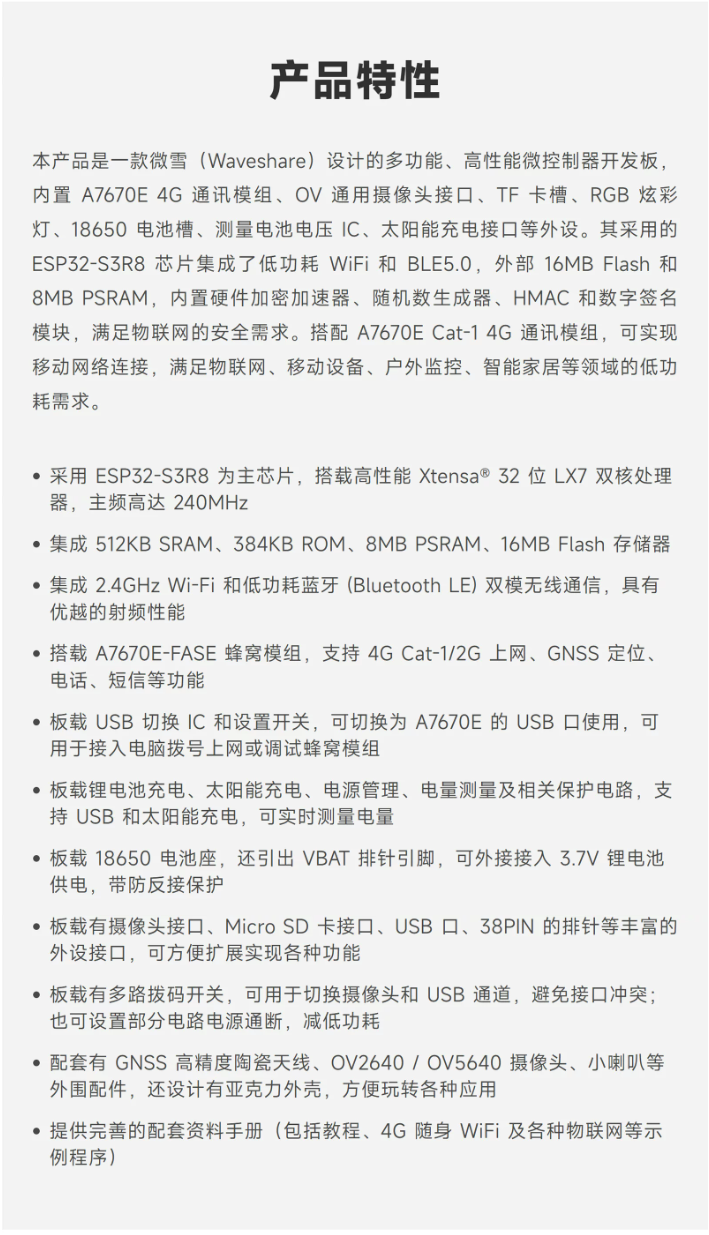

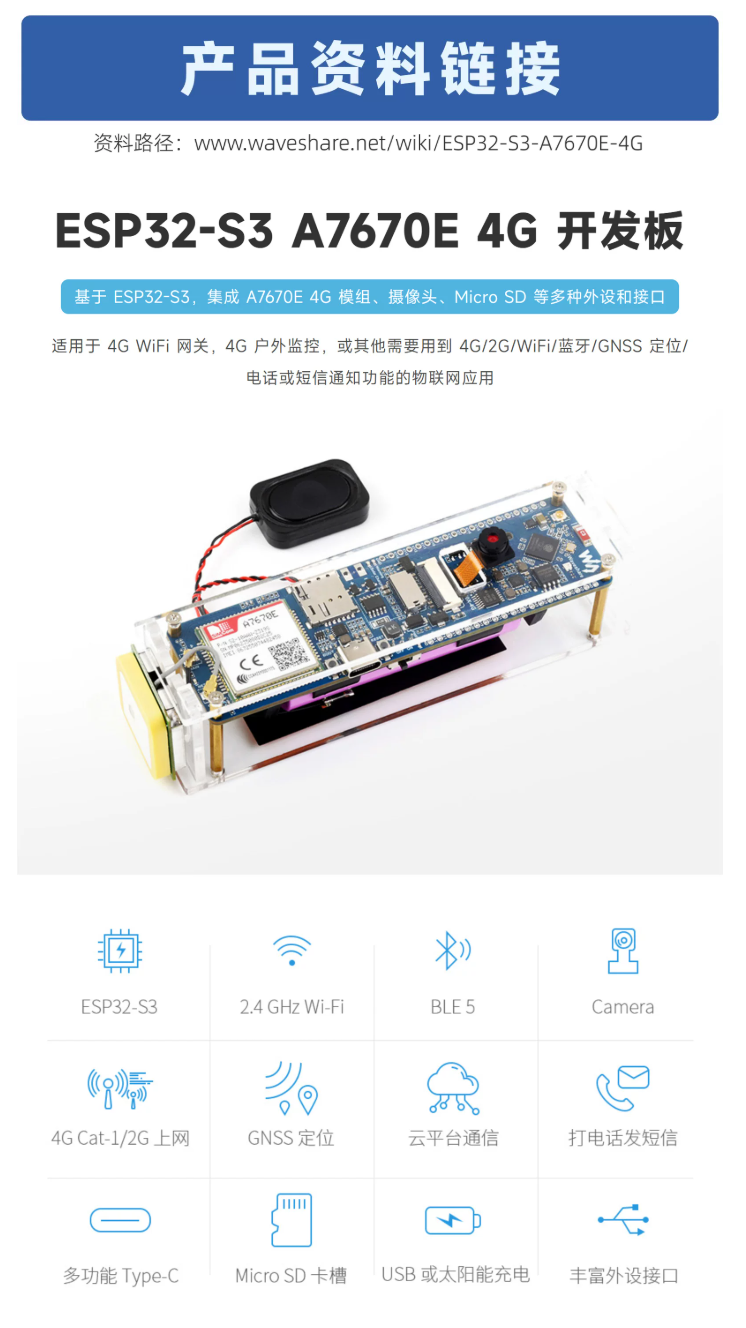

  • 核心主控： 微雪 Waveshare ESP32-S3-A7670E-4G 开发板

  • 音频输出： MAX98357A (I2S功放) + 4040 全频喇叭

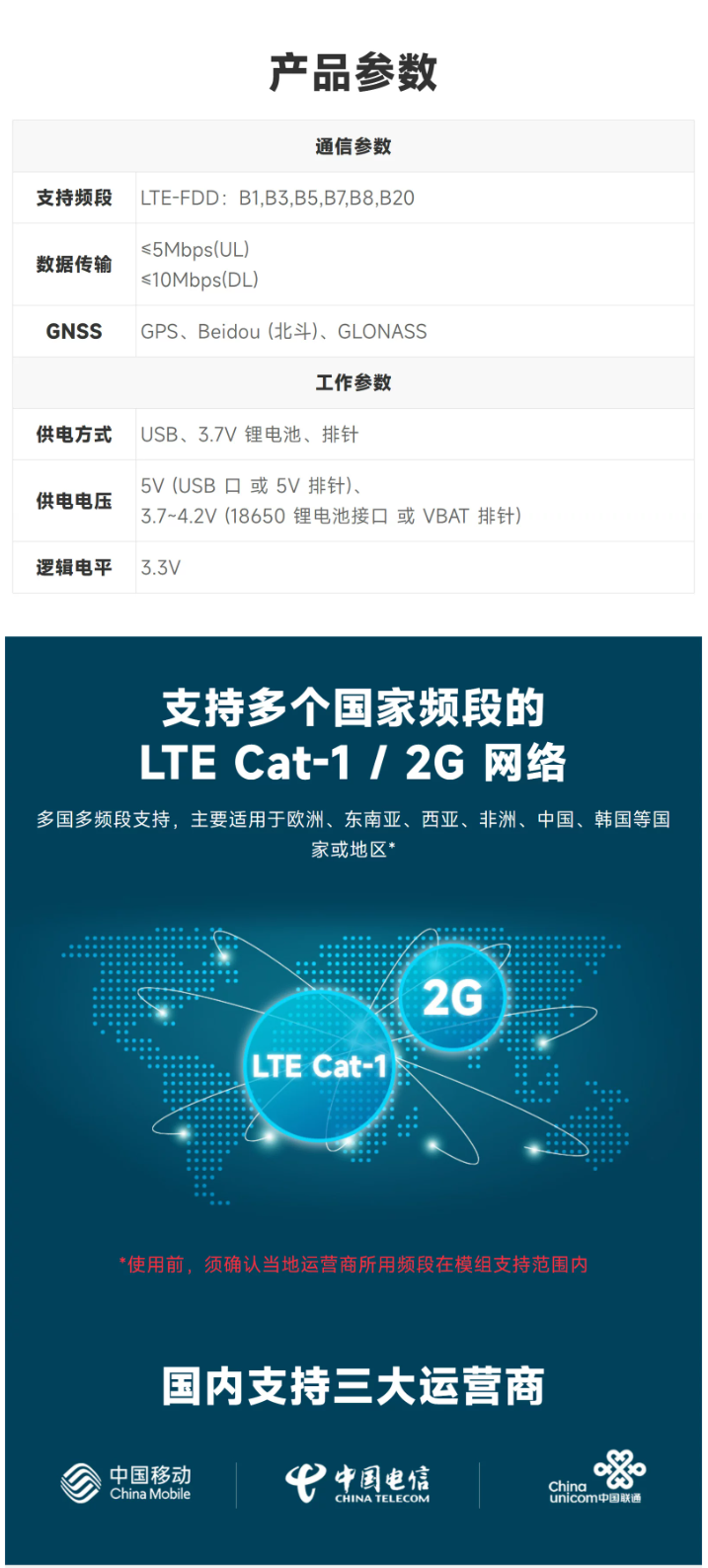

  • 网络架构： Wi-Fi 配网 + 联通 4G (Cat.1) 户外直连

  • 云端大脑： 小智云端管理平台 + DeepSeek V3 大模型

  • 私有知识库： 极空间 (Zspace) NAS 本地部署 FastMCP 服务桥接

🛠️ 第一阶段：硬件组装与“失语症”的排查

目标： 完成主板与功放、麦克风的物理连接，打通云端并让机器人发声。

1. 核心连线规范 (I2S功放篇)

这是最容易出错的环节，对于微雪这款板子与 MAX98357A 的连接，必须严格遵循以下针脚定义：

  • DIN (数据线) -> 接主板 IO 7

  • BCLK (时钟线) -> 接主板 IO 15

  • LRC (声道线) -> 接主板 IO 16

  • VIN (电源) -> 接主板 5V (3.3V推不动喇叭)

  • SD (静音控制) -> 必须悬空！ (严禁接地，否则功放强制锁死静音)

💣 关键踩坑与解决 (The Pits)

  • 坑1：串口助手的“火星文”

  • 现象： 设备连上电脑后，串口助手 XCOM 一直输出乱码，让人误以为硬件烧了。

  • 真相与解法： ESP32 默认吐出 UTF-8 编码日志，而传统的 XCOM 是 GBK 编码。果断放弃旧工具，改用基于 Chrome 浏览器的 Web Serial Terminal，波特率设为 115200，日志瞬间变回清晰的中文。

  • 坑2：绿色端子的“绝缘陷阱”

  • 现象： 后台显示大模型已经作答，但喇叭死活不出声。

  • 真相与解法： 功放板上绿色的接线端子，拧螺丝时压住了杜邦线的塑料外皮而非铜芯，导致物理断路。剥开 5mm 铜丝重新拧紧，并在主板端检查自己焊接是否有“虚焊”，重焊后完美发声。

📡 第二阶段：4G模块的觉醒与“偷渡”刷机法

目标： 摆脱 Wi-Fi 束缚，插入联通 SIM 卡，实现真正的全地形户外通讯。

1. 寻找丢失的 4G 基因

微雪这款集成板没有官方专属的“傻瓜包”。如果刷通用的 bread-compact-wifi 固件，云端后台会把 4G 配置菜单隐藏。必须“借壳”刷入同为 Cat.1 协议的 v2.2.4_bread-compact-ml307 固件。

💣 关键踩坑与解决 (The Pits)

  • 坑3：恐怖的无限死循环 (Detecting baud rate...)

  • 现象： 强刷 ML307 固件后，开机直接陷入死循环，疯狂侦测波特率。不仅 4G 连不上，连用来配网的 Wi-Fi 热点都不发了，设备彻底变成“砖头”。

  • 真相： 固件底层一开机就去默认引脚找 4G 模块，但微雪这块板子的 4G 电源控制脚在 IO 42，且默认断电。主板找不到模块，死锁在侦测阶段，无法进入下一步。

  • 神级解法：“记忆偷渡法 (Dirty Flash)”

  1. 先在烧录工具里点 ERASE (擦除)，刷回 Wi-Fi版 固件。

  2. 开机，用手机给它配上网（连上家里的 1103 pro 路由器）。

  3. 拔掉重连电脑，选择 ML307版 固件，千万不要点擦除，直接覆盖烧录！

  4. 开机后，它拿着保险箱里存着的 Wi-Fi 密码，在后台静默连上了网。

  5. 此时迅速打开云端后台，发现【移动网络】菜单已显灵，立刻填入救命参数：APN:3gnet，TX:17，RX:18，电源脚:42。

  6. 保存重启，主板成功点亮 A7670E 模块，NET 灯慢闪，4G 拨号完美成功！

🧠 第三阶段：私有化知识库 (MCP) 的极空间部署

目标： 让小智背下《鑫源公寓中药柜药材分布》的超长结构化清单，实现私人药房的精准检索。

1. 为什么不用官方知识库？

官方测试版知识库采用 RAG（向量检索）技术，极其不擅长处理“第X层放了什么药”这种结构化清单，一问就报找不到。必须自建基于本地文件遍历的 MCP (模型上下文协议) 服务。

2. 极空间 (Zspace) Docker 部署方案

充分利用极空间的高性能与 24 小时在线优势，将其打造为云端大脑的数据源。

  • 目录准备： 极空间新建 Xiaozhi_MCP (放代码) 和 Xiaozhi_Knowledge (放 UTF-8 格式的 txt 药材分布图)。

  • 代码组件：

  • knowledge_server.py (基于 FastMCP 编写的本地 txt 遍历引擎)

  • mcp_pipe.py (官方提供的 WebSocket 桥接器)

  • start.sh (环境安装与启动脚本)

💣 关键踩坑与解决 (The Pits)

  • 坑4：Alpine 的编译地狱

  • 现象： 在极空间拉取 Python 镜像时，默认选择了带 alpine 后缀的版本。导致容器在执行 pip install fastmcp 时疯狂报错卡死。

  • 真相与解法： Alpine 极度精简，缺乏 C 语言底层编译库。改用【自定义拉取】，强制指定 python:3.10-slim 官方 Debian 稳定版，依赖安装顺滑无比。

  • 坑5：网络墙与镜像拉取失败

  • 现象： 极空间连不上 Docker Hub。

  • 解法： 借用局域网内 PC 端的 Clash 代理节点，填入极空间 Docker 的代理设置中；或者在镜像名前加上 docker.m.daocloud.io/library/ 走国内公益加速源。

  • 坑6：脚本语法多词引发的无限重启

  • 现象： 环境装好了，但容器无限重启，日志报错 Argument must be a local Python script path。

  • 真相与解法： 启动脚本里手滑写成了 python mcp_pipe.py python knowledge_server.py，多了个 python 单词。修正为 python /app/mcp_pipe.py /app/knowledge_server.py 后，容器成功启动。

3. 终极对接与热更新验收

  • 将小智控制台生成的 wss://api.xiaozhi.me/mcp/?token=... 填入极空间容器的 MCP_ENDPOINT 环境变量。

  • 在小智角色提示词中注入咒语：“当查询药材时，必须调用 search_local_knowledge 工具。”

  • 成果： 极空间无需公网穿透，反向打通小智云端。日后只需在极空间通过手机或电脑随时编辑 txt 文本，小智大脑瞬间实现“热更新”，随时应对熊哥的提问！

📝 产品经理复盘笔记：

硬件开发没有捷径，每一根排线、每一个引脚定义、每一行报错日志都在指向真相。这套打通了 4G 直连与私有化 NAS 数据源的 AI 硬件架构，已经具备了走向商业化终端和 ToB 场景的雏形。接下来，就是让它陪伴孩子们，在真实场景中打磨提示词与交互体验了！

这张配置清单图简直是“及时雨”！它直接帮我们解开了上一环节中最大的悬念——4G 串口引脚的具体编号，同时也清晰地展示了配件情况。

根据这张图，我帮你重新梳理了“什么需要买”、“什么不用买”，并为你整理了最终版的**“地表最强户外 AI 百科全书”保姆级实操全流程**。

🛒 采购清单明确：需要买 vs 不需要买

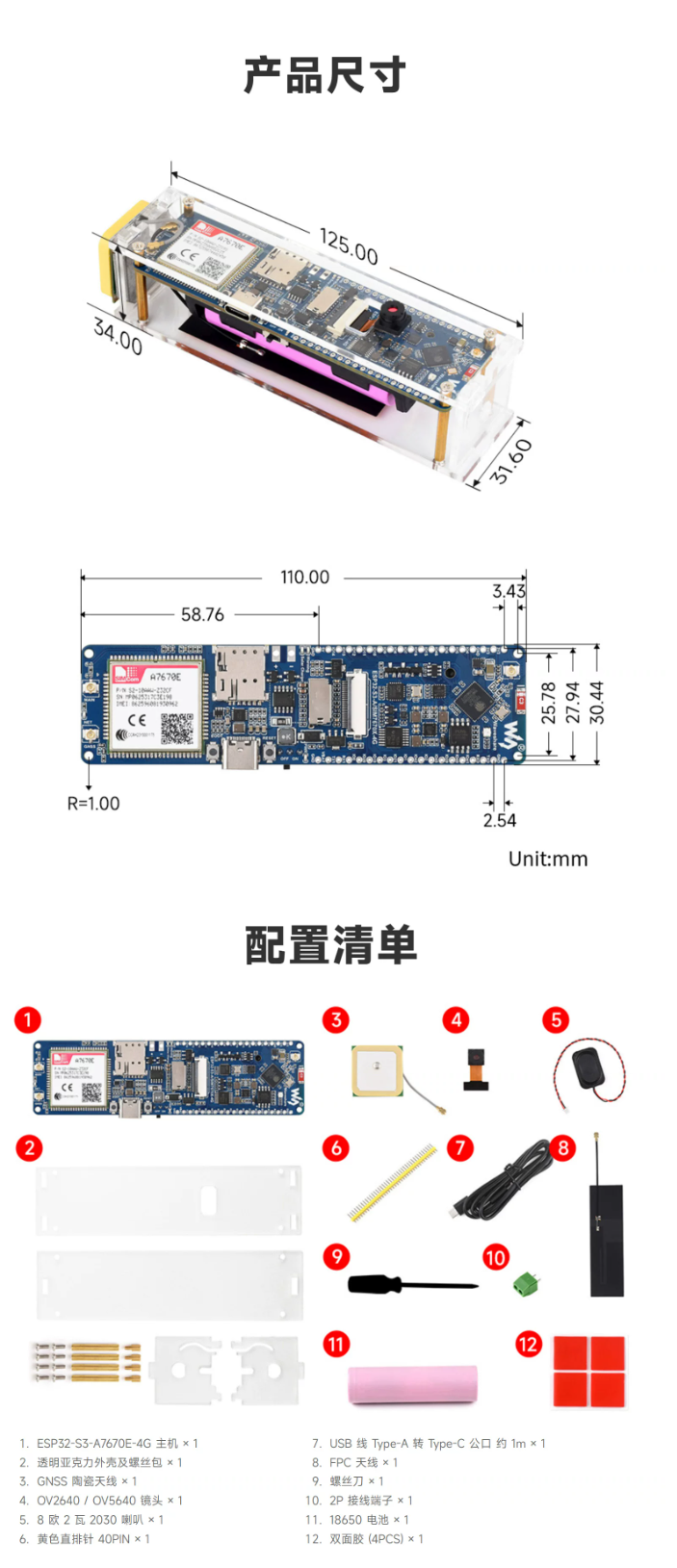

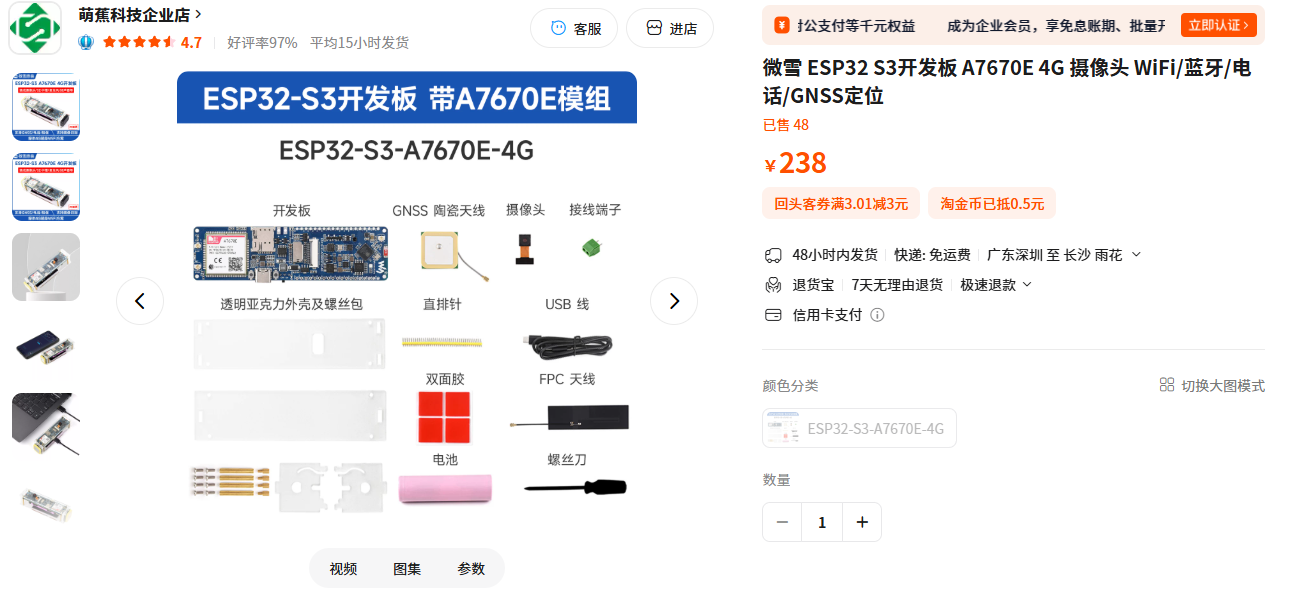

基于你提供的微雪配置清单图，你需要做如下准备：

❌ 不需要买的（套餐里已经包含了）

  1. 开发板主板、透明亚克力外壳、螺丝刀（清单 1, 2, 9）。

  2. 摄像头：清单 4 明确标配了 OV2640 摄像头，够用了，不需要再买。

  3. 天线与线材：GPS天线(3)、4G天线(6或8)、Type-C数据线(7)都有了。

  4. 18650 电池：清单 11 显示包含了一节粉色的 18650 电池。（注意：部分淘宝店因航空件限制可能不发电池，下单时跟客服确认一句“套餐带不带图上的18650电池”，如果带，就不需要买了）。

✅ 必须额外购买的（AI 语音交互核心）

虽然清单里有个“5. 小喇叭”，但这块板子自带的喇叭和麦克风接口（通过图纸分析）是直接连给 4G 模组打普通电话用的。咱们跑大模型需要高质量的数字音频处理，所以必须额外买以下组件：

  1. 数字麦克风模块：INMP441 麦克风 带排针版 （约 10 元，负责高质量拾音）。

  2. 数字功放模块：MAX98357A 功放 带排针版 （约 15 元，负责大音量外放）。

  3. 大音量喇叭：再买一个 4欧 3W 的小喇叭（约 5 元，接到上面的功放模块上，比微雪送的那个声音洪亮）。

  4. 杜邦线：一扎 母对母 20厘米杜邦线 （约 5 元，用来把这两个模块接到主板上）。

  5. SIM 卡：你的湖南联通卡（自备）。

🚀 终极实操指南：从零到“点亮”只需 4 步

周末拿到所有快递后，找一张干净的桌子，按照以下步骤开工：

🛠️ 第一步：物理拼装与“飞线”

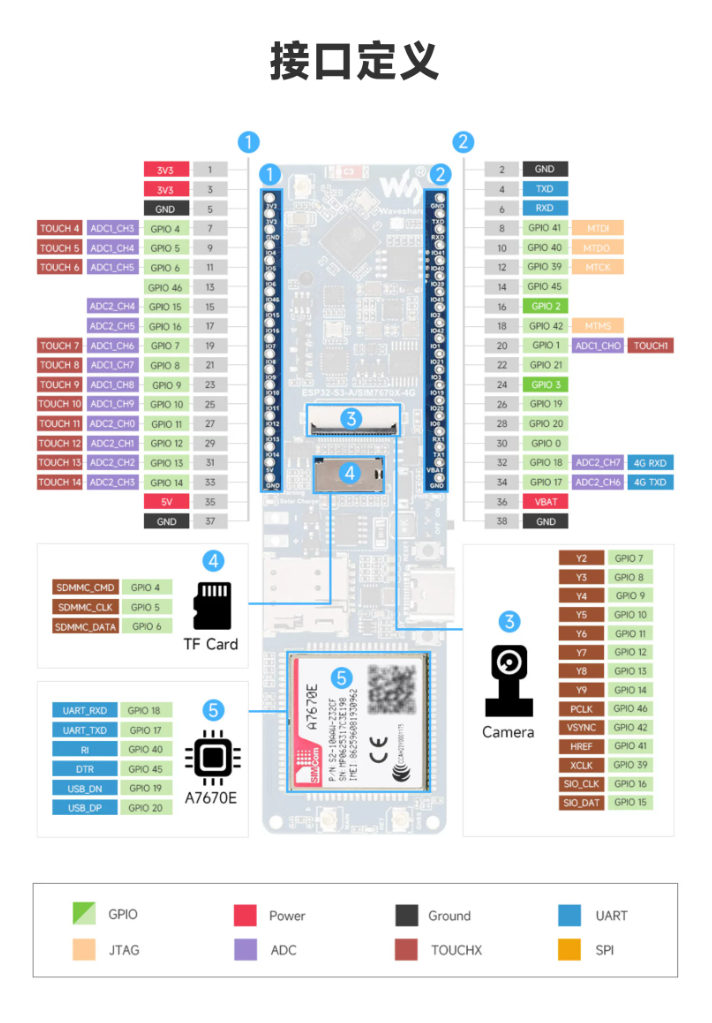

这是唯一需要动手插线的地方。微雪板子的右侧排针几乎全被摄像头占用了，TF 卡槽占用了左侧的 10-14 号引脚，4G 模组占用了左侧的 4、5 号引脚。

所以，我们把音频模块全部接到左侧安全空闲的引脚上！

  1. 把电池装入背面，插入联通 SIM 卡。

  2. 小心地把 OV2640 摄像头排线插入主板接口扣好。

  3. 拿出杜邦线，开始给音频模块“飞线”（直接插在板子左侧对应数字的排针上）：

  • 接麦克风 (INMP441)：

  • VDD 插主板的 3V3

  • GND 插主板的 GND

  • L/R 插主板的 GND

  • WS 插主板的 IO15

  • SCK 插主板的 IO16

  • SD 插主板的 IO17

  • 接功放 (MAX98357A)：

  • VIN 插主板的 5V

  • GND 插主板的 GND

  • BCLK 插主板的 IO6

  • LRC 插主板的 IO7

  • DIN 插主板的 IO8

  • 将新买的 3W 喇叭线拧在功放模块的输出端子上。

  1. 将主板顶部的拨码开关 CAM 和 4G 拨到 ON。将上下亚克力外壳用螺丝固定好，可以把麦克风和功放用双面胶贴在外壳上。

💻 第二步：极速烧录固件

  1. 保持电池开关处于关闭状态。

  2. 用自带的 Type-C 线，一头接电脑，一头接主板的 Type-C 口。

  3. 使用 Chrome 或 Edge 浏览器打开小智官方烧录网址：https://flash.xiaozhi.me/

  4. 点击网页上的“连接设备”，选择弹出的 COM 口。

  5. 设备型号选择 ESP32-S3，点击“一键安装”，等待进度条跑完。

  6. 拔掉数据线，打开板子背面的电池供电开关，设备正式启动。

🌐 第三步：配网与参数映射（灵魂注入）

板子开机会亮起指示灯，并发出一个名为 xiaozhi-xxxx 的热点。

  1. 用手机连上这个热点，自动弹出设置页面（或浏览器输入 192.168.4.1）。

  2. 配置大模型大脑： 在【AI 设置】中，填入你的 DeepSeek API Key，模型选 deepseek-chat。

  3. 配置 4G 网络（图纸破解了机密）： 在【网络设置】中，开启 4G (PPPoS)。

  • 根据图纸的接口定义，这里填入：TX = 4， RX = 5。

  • APN 填入 3gnet。

  1. 配置耳朵和嘴巴： 在【硬件配置 / 针脚设置】中：

  • 麦克风配置：WS = 15，SCK = 16，SD = 17。

  • 扬声器配置：BCLK = 6，LRC = 7，DIN = 8。

  1. 开启眼睛： 找到摄像头选项，开启并选择 OV2640（微雪这款板子的摄像头引脚通常是标准的，默认即可，如果有异常再去微雪官网查引脚映射表）。

  2. 点击保存，重启设备。

🏃‍♂️ 第四步：下楼实测

重启后，板子会自动连接联通 4G 网络。你可以看着板子上的网络状态灯亮起。

按住按键或者直接喊“小智小智”，问它：“天空为什么是蓝色的？”。听到喇叭里传出 DeepSeek 生成的语音回答时，这个带出去绝对拉风的 AI 百科全书就大功告成了！
